Diagramme en TikZ avec des explicatifs

Veuillez bien m'aider à réaliser ce diagramme sous TikZ (urgent). En effet, j'essaie depuis trois jours mais je ne suis pas arrivé à le faire. Ci-joint mon code et le diagramme que je souhaiterais avoir.

Ouvrir dans l'éditeur Overleaf

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
\documentclass{article}
\usepackage{tikz}
\usetikzlibrary{arrows,shapes,positioning,shadows,trees}
\usepackage[utf8]{inputenc}
\usepackage[T1]{fontenc}
\usepackage[english, frenchb]{babel}
\usepackage{ucs}
\usepackage{smartdiagram}
\usepackage{pgf,pgfarrows,pgfnodes,pgfautomata,pgfheaps,pgfshade}
\usepackage{lmodern}
\tikzset{
  basic/.style  = {draw, text width=12em, drop shadow, font=\sffamily, rectangle},
  root/.style   = {basic, rounded corners=2pt, thin, align=center,
                   fill=cyan!30},
  level 2/.style = {basic, rounded corners=6pt, thin,align=center, fill=cyan!60,
                   text width=8em},
  level 3/.style = {basic, thin, align=left, fill=pink!60, text width=6.5em}
}
\begin{document}
\begin{tikzpicture}[
  level 1/.style={sibling distance=40mm},
  edge from parent/.style={->,draw},
  >=latex]
% root of the the initial tree, level 1
\node[root] {Indicateur \mbox{d'insécurité} alimentaire}
% The first level, as children of the initial tree
  child {node[level 2] (c1) {SCA}}
  child {node[level 2] (c2) {PDA}}
  child {node[level 2] (c3) {ISS}};
% The second level, relatively positioned nodes
\begin{scope}[every node/.style={level 3}]
\node [below of = c2, xshift=20pt, text width=6cm, draw](c21) {Cartographie de \mbox{l’insécurité} alimentaire};
\node [below of = c21, xshift=20pt, text width=4cm, draw](c22) {Analyse statistique bivariée};


הההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההה
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

tikz arbre diagramme

Posée 16 Jan '17, 18:00

Clairant
11●1●1●2
Taux d'acceptation : 0%

Modifiée 09 Aoû '17, 18:44

Pathe ♦♦
7.6k●49●208●252

Merci de bien vouloir corriger la mise en forme du code.

À quoi doit ressembler le résultat souhaité ?

(16 Jan '17, 19:12) jerome dequeker

Mise en forme du code corrigée, mais merci de consulter le lien donné par jerome dequeker pour la prochaine fois. Et, de même, merci de modifier la question pour y inclure une image de ce qui est attendu.

(16 Jan '17, 20:04) denis ♦♦

Sans savoir ce que vous voulez, il est difficile de vous aider. Comme l'a écrit Denis, montrez-nous ce que vous souhaitez obtenir. Avez-vouc consulté le site TeXample.net, ou vous pourriez trouver des idées ou des exemples à adapter, en particulier dans la section trees (mais peut-être aussi dans d'autres sections): http://www.texample.net/tikz/examples/feature/trees/

(17 Jan '17, 11:47) DRI

@denis voilà ce qui est attendu, très certainement... http://tex.stackexchange.com/questions/348978/diagram-and-child-with-tikz

(17 Jan '17, 15:01) pluton

@pluton @denis Doit-on en déduire que la question est résolue ?

(25 Jan '17, 10:07) jerome dequeker

@jerome dequeker Pas vraiment : aucune réponse n'a été postée ici :(

(25 Jan '17, 21:16) denis ♦♦

@denis Celle sur stackexchange a l'air d'avoir convaincu l'auteur ...

(25 Jan '17, 21:22) jerome dequeker

@jerome dequeker Oui, et j'aimerais que l'auteur le signale en postant une réponse.

(25 Jan '17, 21:23) denis ♦♦

@denis À mon avis la question à été abandonné dans l'états non claire donc ne peut pas être utile à quelqu'un d'autre.

(25 Jan '17, 21:50) touhami

@touhami Peut-être l'un d'entre nous peut-il reprendre la réponse postée sur SE. Mais je n'en ai pas le temps actuellement.

(25 Jan '17, 21:52) denis ♦♦

C'est fait. Il est regrettable que l'utilisateur Clairant ne l'ait pas fait lui-même.

(09 Aoû '17, 18:47) Pathe ♦♦

Affichage de 5 parmi 11 Afficher 6 commentaire(s) en plus

Une réponse :

En cours Anciennes Récentes Populaires

J'ai adapté la réponse fournie sur stackexchange.

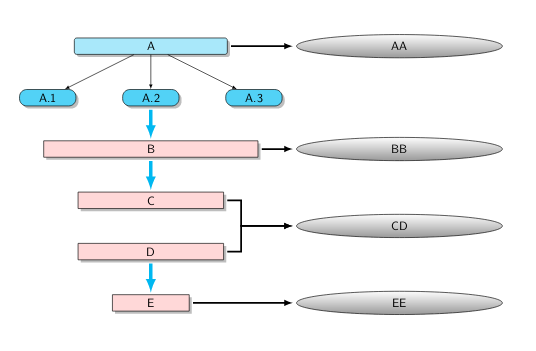

Je considère que le diagramme comporte deux colonnes ; dans les cellules de la première figurent des capitales simples (A, B, C, D & E) tandis que dans la deuxième il y a des capitales doubles (AA, BB, etc.). Les nœuds sont identifiés par les minuscules correspondantes.

Le premier niveau comporte un sous-niveau, identifié par A.1, A.2 & A.3 pour les cellules et a1, a2 et a3 pour les nœuds.

La deuxième colonne présente un niveau intermédiaire entre C & D, qui est identifié par CD pour la cellule, et cd pour le nœud.

Ouvrir dans l'éditeur Overleaf

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
\documentclass{article}
\usepackage{tikz}
\usetikzlibrary{arrows, shapes, positioning, shadows, trees}
\usepackage[utf8]{inputenc}
\usepackage[T1]{fontenc}
\usepackage[english, frenchb]{babel}
\usepackage{ucs}
\usepackage{smartdiagram}
%\usepackage{positioning, pgf, pgfarrows, pgfnodes, pgfautomata, pgfheaps, pgfshade}
\usepackage{lmodern}
\tikzset{
  basic/.style  = {draw, text width=12em, drop shadow, font=\sffamily, rectangle},
  root/.style   = {basic, rounded corners=2pt, thin, align=center,
                   fill=cyan!30},
  level 2/.style = {basic, rounded corners=6pt, thin, align=center, fill=cyan!60,
                   text width=4em},
  level 3/.style = {basic, thin, align=center, fill=pink!60, text width=6.5em}
}
\begin{document}
\begin{tikzpicture}[font=\sffamily,
  level 1/.style={sibling distance=30mm},
  edge from parent/.style={->,draw},
  >=latex]
% Racine de l'arbre
\node[root] (a) {A}
% Premier niveau : trois branches
  child {node[level 2] (a1) {A.1}}
  child {node[level 2] (a2) {A.2}}
  child {node[level 2] (a3) {A.3}};
% Niveaux suivants, positionnés les uns par rapport aux autres
\begin{scope}[every node/.style={level 3}]
\node [below = of a2, text width=6cm, draw](b) {B};
\node [below = of b, text width=4cm, draw](c) {C};
\node [below = of c, text width=4cm, draw](d) {D};


הההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההההה
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX

alt text

Lien permanent

Publiée 09 Aoû '17, 18:41

Pathe ♦♦
7.6k●49●208●252
Taux d'acceptation : 55%

Modifiée 09 Aoû '17, 18:43
