Sous LaTeX, existerait-il une police se rapprochant de celle utilisée par la calculatrice Casio (effet pixelisé) comme ceci ou encore, de celle utilisée par un afficheur digital classique à sept segments comme cela ?

Posée 09 Aoû, 03:56

floyd973's gravatar image

floyd973
617
Taux d'acceptation : 0%

Modifiée 17 Aoû, 15:08

Pathe's gravatar image

Pathe ♦♦
2.5k11066

1

Avec les moteurs xelatex et luatex, beaucoup de polices exotiques sont accessibles. Encore faut-il les acheter le cas échéant.

(09 Aoû, 06:46) pluton pluton's gravatar image

J'ai le même intérêt pour une police permettant l'affichage des écrans sur les calculatrices TI-83.

(09 Aoû, 06:51) pzorba75 pzorba75's gravatar image
1

Il y a l"extension lcd

(09 Aoû, 10:33) touhami touhami's gravatar image

@AndréC : je vais voir comment installer cette fonte. A mon avis, cela ne sera pas si simple.

(09 Aoû, 20:37) floyd973 floyd973's gravatar image

@floyd973, je le pense aussi car il s'agit d'une police metafont. Je n'ai jamais changé de police et cela me semble aussi bien complexe. Si vous arrivez à l'utiliser, pourriez-vous répondre à votre propre question en expliquant comment vous avez fait ?

(09 Aoû, 20:51) AndréC Andr%C3%A9C's gravatar image

@floyd973 savez vous comment créer et configurer un texmflocal?

(09 Aoû, 22:13) touhami touhami's gravatar image
1

Pas une police, mais il existe un package SevenSeg.sty (http://sciences-indus-cpge.papanicola.info/Afficheur-7-Segments-avec-PGF-TIKZ) dont l'utilisation est illustrée sur Texample.net (http://texample.net/tikz/examples/seven-segment-display/)

(11 Aoû, 15:33) DRI DRI's gravatar image
1
(12 Aoû, 00:35) touhami touhami's gravatar image
1

@DRI Il y a un souci avec vos 2 liens. Peut-être est-ce une erreur du parseur de texnique.fr, mais il y a une parenthèse en trop à la fin des deux URL. Les adresses correctes sont donc : http://sciences-indus-cpge.papanicola.info/Afficheur-7-Segments-avec-PGF-TIKZ et http://texample.net/tikz/examples/seven-segment-display/ (D'autre part, @StefanKottwitz, qui passe par ici, pourrait-il corriger cette page de texample.net en tenant compte du commentaire de Yves Delhaye, au bas de la page, indiquant que l'URL d'origine n'est plus valide, l'hébergeur ayant fermé, et donnant une nouvelle adresse ?)

(13 Aoû, 03:49) quark67 quark67's gravatar image

@quark67, merci pour cette correction, j'aurai peut-être du laisser des espaces autour de liens ou ne pas mettre de parenthèses.

(17 Aoû, 11:16) DRI DRI's gravatar image

@DRI Une autre possibilité aurait été de coder manuellement en Markdown le lien en ligne (à la \href), par exemple ainsi : sur [Texample.net](http://texample.net/tikz/examples/seven-segment-display/) pour obtenir : sur Texample.net.

(26 Aoû, 13:53) denis ♦♦ denis's gravatar image
Affichage de 5 parmi 11 Afficher 6 commentaire(s) en plus

Voici une bref description de création et configuration d'un dossier d'installation local TexmfLocal pour MiKTeX sous Windows. L'installation des fonts capbas est très simple et n'exige pas l'utilisation de TexmfLocal.

Table des matières

Texmf-local

Pour installer des extensions personnelles ou plus généralement tous les fichiers non reconnus par l'application mpm de MiKTeX il est fortement recommandé d'utiliser un répertoire indépendant du répertoire d'installation de MiKTeX.

Création de dossier local

Créer l'arborescence suivante

Ouvrir dans l'éditeur Overleaf
+TexmfLocal
          +fonts
               +source
               +tfm
          +tex
               +generic
               +latex

Remarque Le nom et l'emplacement de répertoire TexmfLocal sont libres, par contre pour les sous répertoires il est préférable de respecter les standards de TDS.

Ajouter le dossier à la base des données

Nous allons indiquer à MiKTeX qu'il peut trouver des fichiers dans le dossier TexmfLocal, donc ajouter ce dossier au système de recherche.

Démarrer->(Tous les) Programmes->MiKTeX 2.9->Maintenance->MiKTeX Settings

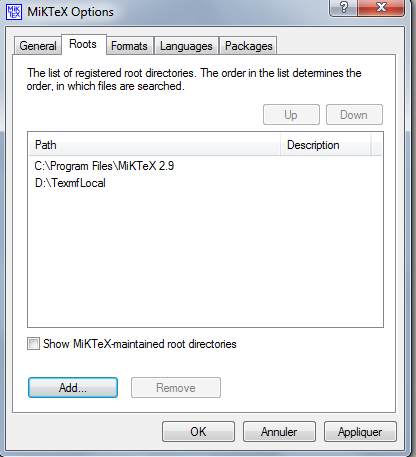

dans l'onglet Roots cliquer sur Add pour indique votre dossier local.

alt text

Configuration

De plus, il préférable d'indiquer que le dossier TexmfLocal est prioritaire, i.e. MiKTeX doit consulter ce dossier d'abord, c'est pour ça que nous allons mettre le dossier TexmfLocal en tête de liste.

Démarrer->(Tous les) Programmes->MiKTeX 2.9->Maintenance->MiKTeX Settings

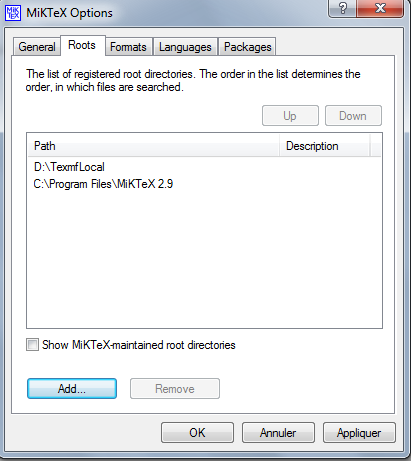

dans l'onglet Roots sélectionner votre dossier local et utiliser le bouton Up pour le déplacer.

alt text

Installation des fonts

  1. Télécharger le .zip de capbas depuis le CTAN et décompresser le.
  2. Copier-coller le dossier capbas dans les sous répertoires source et tfm.
  3. De tfm\capbas supprimer tous les fichiers non .tfm et de source\capbas tous les fichiers non .mf

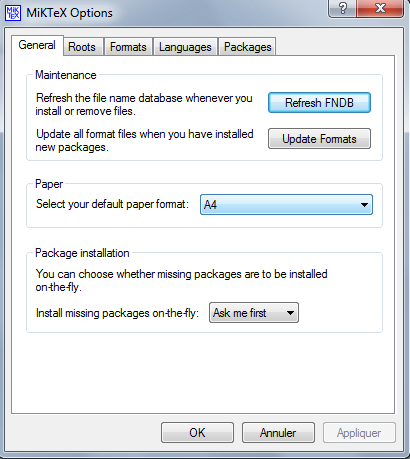

  4. Démarrer->(Tous les) Programmes->MiKTeX 2.9->Maintenance->MiKTeX Settings

cliquer sur Refresh FNDB de l'onglet General.

alt text


Exemple d'utilisation : flyspec et necker

Ouvrir dans l'éditeur Overleaf
\documentclass{article}
\usepackage{addfont}
\addfont{OT1}{flyspec}{\flyspec}
\addfont{OT1}{necker}{\necker}

\begin{document}
    Bla bla {\flyspec Foo} bla bla

    Bla bla {\necker Foo} bla bla
\end{document}

Un autre exemple d'utilisation : lcd

Ouvrir dans l'éditeur Overleaf
\documentclass{article}
\usepackage{lcd}

\begin{document}
    Bla bla \textLCD{18}|LCD representation| ou encore \textLCD{14}+representation+ bla bla

    Bla bla \LCD{4}{18}|LCD representation|  |LCD representation|
    |LCD representation|  |LCD representation|

\end{document}
Lien permanent

Publiée 10 Aoû, 13:21

touhami's gravatar image

touhami
3.4k26
Taux d'acceptation : 51%

Modifiée 10 Aoû, 15:52

@touhami : J'ai appris des choses très intéressantes, je vais essayer, mais sous texlive car je ne travaille plus sous miktex. J'espère que la procédure fonctionnera. Je vous tiens informé.

(13 Aoû, 03:50) floyd973 floyd973's gravatar image
