J'annote une image avec TikZ :

Ouvrir dans l'éditeur Overleaf
\documentclass[tikz, border = 2 mm]{standalone}
\usepackage[utf8]{inputenc}
\usepackage[T1]{fontenc}
\usepackage{kpfonts}
\usepackage{mwe}

\begin{document}
\begin{tikzpicture}
    \node[anchor=south west,inner sep=0] (image) at (0,0) {\includegraphics[]{example-image-a}};
       \begin{scope}[x={(image.south east)}, y={(image.north west)}, opacity = 0.5]
        \draw [thick, red] (0.5, 0.5) circle (0.4) ;
    \end{scope}
\end{tikzpicture}
\end{document}

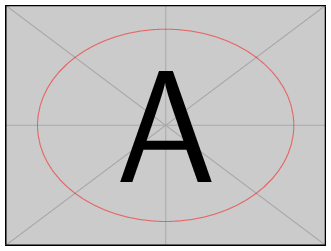

Cela donne ceci :

alt text

Le code \draw [thick, red] (0.5, 0.5) circle (0.4) ; montre que j'ai voulu tracer un cercle rouge sur l'image. Problème : J'obtiens une ellipse !

En effet, ladite image est rectangulaire et TikZ considère que sa largeur, comme sa longueur, vaut 1. Du coup une abscisse a une longueur différente que la même valeur sur l'axe des ordonnées. Cela explique pourquoi mon cercle devient une ellipse.

Si je veux obtenir un cercle, il me faudrait modifier en fonction des dimensions de l'image les coordonnées que je fournis à TikZ. Cela pose un problème de réutilisation du code, dans le cas d'un dessin plus complexe qu'un simple cercle, surtout si le code est utilisé tant en surimpression de l'image qu'indépendamment de celle-ci.

Pour utiliser un code TikZ préexistant sans voir son rendu anamorphosé, il faudrait un paramètre global affectant l'environnement scope, dans lequel on lui indiquerait, en fonction des dimensions de l'image, la valeur de x et celle de y.

En résumé : comment faire pour que mon cercle apparaisse rond sur l'image ?

Posée 21 Nov, 19:50

Pathe's gravatar image

Pathe ♦♦
3.0k11182
Taux d'acceptation : 63%

Modifiée 23 Nov, 13:41

Un moyen d'y arriver est de préciser les unités des arguments de la commande rectangle. Par exemple \draw [thick, red] (0.1, 0.1) rectangle (4cm, 4cm) ;

(22 Nov, 09:58) jerome dequeker jerome%20dequeker's gravatar image

Ce n'est pas très pratique, surtout si le code TikZ préexiste.

Je prends un exemple : je veux superposer sur une photo aérienne le plan d'un bâtiment mesurant 120 mètres sur 30, réalisé des mois auparavant. En l'état, ça m'impose de très lourdes modifications du code.

(22 Nov, 12:26) Pathe ♦♦ Pathe's gravatar image

Comment traduire cette condition supplémentaire dans l'ECM ?

(22 Nov, 12:43) jerome dequeker jerome%20dequeker's gravatar image

Il m'avait semblé le faire en prenant l'exemple du carré.

Ce qu'il faudrait, c'est un paramètre global affectant l'environnement scope, dans lequel on lui indiquerait la valeur de x et celle de y en fonction des dimensions de l'image.

(22 Nov, 13:19) Pathe ♦♦ Pathe's gravatar image

Je ne comprends pas la question ... :/

Pour parcourir l'image il faut $x$ et $y$ compris entre 0 et 1.

Peut être que les commandes \settowidth et \settoheight peuvent répondre à ton besoin.

(22 Nov, 14:49) jerome dequeker jerome%20dequeker's gravatar image

Peut-être un cercle est-il plus parlant qu'un carré ? J'amende la question en ce sens.

(22 Nov, 23:34) Pathe ♦♦ Pathe's gravatar image

Il me semble que TeX doit bien, d'une manière ou d'une autre, récupérer les dimensions de l'image, ne fût-ce que pour lui faire la place ad hoc dans la page.

(23 Nov, 00:00) Pathe ♦♦ Pathe's gravatar image

Je n'ai pas bien compris.

Avez vous essayé \begin{scope}[x=10, y=10, opacity = 0.5] ou \begin{scope}[x=15, y=15, opacity = 0.5] ?

(23 Nov, 13:11) touhami touhami's gravatar image
1

Il suffit, peut-être, d'utiliser \begin{scope}[opacity = 0.5]

(23 Nov, 13:20) touhami touhami's gravatar image

C'est exactement ça ! J'étais victime du syndrome XYZ : c'est le paramètre x={(image.south east)}, y={(image.north west)}, que j'avais passé à l'environnement scope, qui compliquait tout.

(23 Nov, 13:44) Pathe ♦♦ Pathe's gravatar image
Affichage de 5 parmi 10 Afficher 5 commentaire(s) en plus

Grâce aux commentaires de jerome dequeker et de touhami, j'ai compris mon erreur : il suffisait de ne pas utiliser l'environnement scope ! Voilà ce qui arrive quand on reprend un code sans le relire ligne à ligne pour être certain qu'il convient !

Ouvrir dans l'éditeur Overleaf
\documentclass[tikz, border = 2 mm]{standalone}
\usepackage[utf8]{inputenc}
\usepackage[T1]{fontenc}
\usepackage{kpfonts}
\usepackage{mwe}

\begin{document}
\begin{tikzpicture}
    \node[anchor=south west,inner sep=0] (image) at (0,0) {\includegraphics[keepaspectratio = true]{example-image-a}};
    \draw [thick, red] (5.6233, 4.2175) circle (3) ;
\end{tikzpicture}
\end{document}

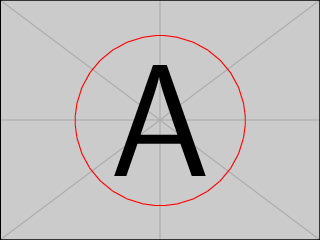

Le cercle est bien en surimpression — et circulaire !

alt text

Je l'ai positionné au centre de l'image en regardant le log de la compilation, qui m'a appris que le package mwe chargeait l'image /usr/share/texlive/texmf-dist/tex/latex/mwe/example-image-b.pdf (je travaille avec Debian GNU/Linux). Ensuite, l'a commande pdfinfo m'a donné les dimensions de l'image :

Ouvrir dans l'éditeur Overleaf
$ pdfinfo /usr/share/texlive/texmf-dist/tex/latex/mwe/example-image-b.pdf
Creator:        TeX
Producer:       pdfTeX-1.40.12
CreationDate:   Tue May 15 13:43:22 2012 CEST
ModDate:        Tue May 15 13:43:22 2012 CEST
Tagged:         no
UserProperties: no
Suspects:       no
Form:           none
JavaScript:     no
Pages:          1
Encrypted:      no
Page size:      320 x 240 pts
Page rot:       0
File size:      17200 bytes
Optimized:      no
PDF version:    1.5

Je n'ai eu qu'à convertir celles-ci en centimètres, sachant qu'un point vaut 0,03514598 cm (on trouvera d'utiles informations sur les longueurs en TeX dans le document de Jacques André intitulé Point typographique et longueurs en TeX).

Lien permanent

Publiée 23 Nov, 14:17

Pathe's gravatar image

Pathe ♦♦
3.0k11182
Taux d'acceptation : 63%

Modifiée 23 Nov, 14:42

1

avez vous essayé \draw [thick, red] (image) circle (3) ou \draw [thick, red] (image.center) circle (3) ?

(23 Nov, 16:07) touhami touhami's gravatar image

Les deux fonctionnent parfaitement.

(23 Nov, 16:15) Pathe ♦♦ Pathe's gravatar image
1

Pour obtenir les dimensions de l'image :

\newlength{\imagewidth} \settowidth{\imagewidth}{\includegraphics[keepaspectratio = true]{example-image-a}} \newlength{\imageheight} \settoheight{\imageheight}{\includegraphics[keepaspectratio = true]{example-image-a}} \begin{tikzpicture} \node[anchor=south west,inner sep=0] (image) at (0,0) {\includegraphics[keepaspectratio = true]{example-image-a}}; \draw [thick, red] (5.6233, 4.2175) circle (3) ; \end{tikzpicture} \the\imagewidth \the\imageheight

(23 Nov, 21:30) jerome dequeker jerome%20dequeker's gravatar image
