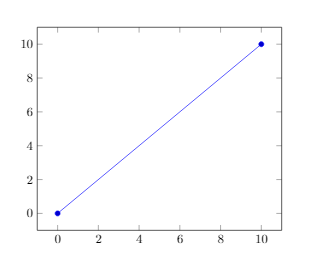

LaTeX représente mes graphes comme montré dans la figure ci-dessous. Serait-il possible d'avoir directement le point de coordonnées 0,0 en bas à droite (et non pas -10,-10) ?

Ouvrir dans l'éditeur Overleaf
\documentclass[secnumdepth=subsubsection,12pt,space=onehalf,fncychap=Bjornstrup]{yathesis}

\usepackage[T1]{fontenc}
\usepackage[utf8]{inputenc}
\usepackage{kpfonts}
\usepackage{booktabs}
\usepackage{siunitx}
\usepackage{pgfplots}
\usepackage{floatrow}
\usepackage{caption}
\usepackage{graphicx}
\usepackage{listings}
\usepackage{microtype}
\usepackage{varioref}
\usepackage{array}
\usepackage{xcolor}
\begin{document}
\begin{figure}[ht]
    \begin{center}
        \pgfplotsset{%
            every axis legend/.append style = {
                at = {(0.5,1.03)},
                anchor = south
        }}
        {
            \begin{tikzpicture}
            \begin{axis}[
            xlabel=Temps (min),
            ylabel=pourcentage molaire (\%),
            grid=major,width=12cm,
            height=7cm]
            \addplot+[smooth] table {tableaux/cat1-1.txt};
            \addplot+[smooth] table {tableaux/cat1-2.txt};
            \addplot+[smooth,color=green] table {tableaux/cat1-3.txt};
            \legend{A,B,C}
            \end{axis}
            \end{tikzpicture}
        }
    \end{center}
    \caption{Suivi}
    \label{hydrostyr}
\end{figure}
\end{document}

alt text


Proposition de modification

Ouvrir dans l'éditeur Overleaf
\documentclass{article}
\usepackage{pgfplots}
\begin{document}
\begin{tikzpicture}
  \begin{axis}
    \addplot coordinates{(0,0) (10,10)};
  \end{axis}
\end{tikzpicture}
\end{document}

alt text

Posée 23 Oct, 21:27

Aur%C3%A9lienCocq's gravatar image

AurélienCocq
93113
Taux d'acceptation : 9%

Modifiée 23 Oct, 22:28

touhami's gravatar image

touhami
3.6k26

1

@AurélienCocq Merci de penser à fournir systématiquement un ECM. Votre graphe est réalisé avec quoi ? TikZ ? pstricks ?

(23 Oct, 21:31) Pathe ♦♦ Pathe's gravatar image

@Pathe, l'exemple à été ajouté

(23 Oct, 22:09) AurélienCocq Aur%C3%A9lienCocq's gravatar image
2

Essayer avec \begin{axis}[xmin=0, ymin=0]

(23 Oct, 22:15) touhami touhami's gravatar image
2

Pour que l'on puisse tester l'ECM, il faudrait fournir les fichiers cat1-1.txt, cat1-2.txt, cat1-3.txt. Une façon simple de procéder, par exemple pour cat1-1.txt, est d'ajouter en tout début d'ECM (avant même \documentclass) l'environnement \begin{filecontents}{cat1-1.txt}...\end{filecontents} contenant le contenu de cat1-1.txt : la compilation de l'ECM créera le fichier en question (mais, bien sûr, pas dans un sous-dossier tableaux, si bien qu'il convient alors de remplacer dans l'ECM \addplot+[smooth] table {tableaux/cat1-1.txt}; par \addplot+[smooth] table {cat1-1.txt};

(23 Oct, 22:34) denis ♦♦ denis's gravatar image

@touhami, merci de publier votre réponse que je puisse la valider

(25 Oct, 21:03) AurélienCocq Aur%C3%A9lienCocq's gravatar image
